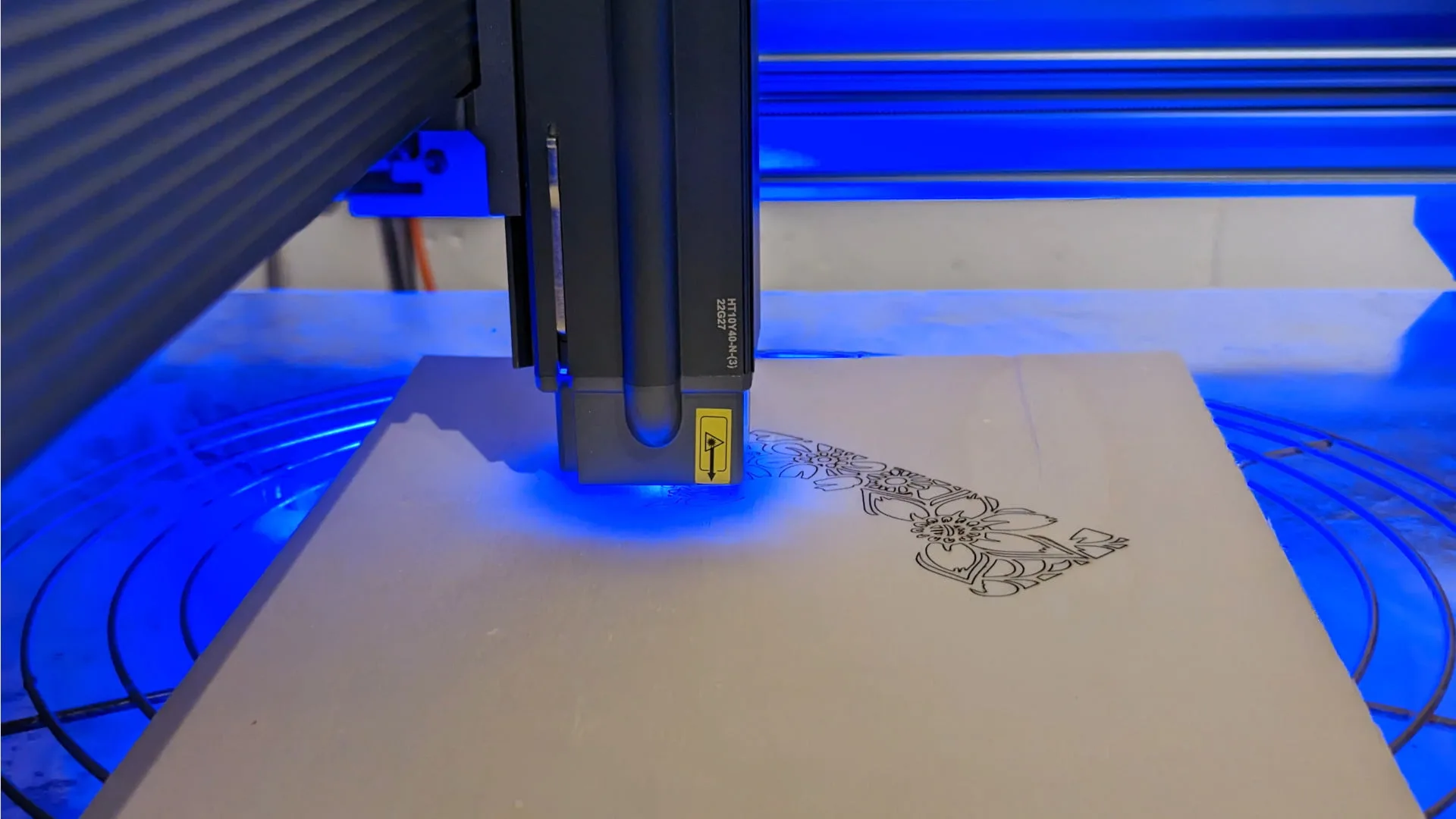

ATEZR P10 Laser Engraver Review Header

ATEZR P10 i testen - enkelt, hurtigt og flotte resultater!

Opdateret af Timo Altmeyer den 28. april 2024

Nykommeren ATEZR bringer et frisk pust til gør-det-selv-industrien. Med ATEZR P10 har det unge firma lanceret en kraftig 10-12 watt lasergraver og -skærer, der lover mange funktioner, et højt sikkerhedsniveau og flotte resultater til en overkommelig indgangspris.

I de sidste par uger har jeg gemt mig i mit hobbyrum og eksperimenteret indgående med ATEZR P10. I denne anmeldelse vil jeg beskrive mine oplevelser med enheden.

9.2
Vores vurdering

ATEZR P10: Unboxing og build

ATEZR P10 leveres i førsteklasses emballage. Så snart den er leveret, står det klart, at vi har at gøre med en større enhed. Alle individuelle dele er indlejret i en beskyttende skumindsats, så transportskader er usandsynlig.

ATEZR P10 emballage

ATEZR P10 kommer i velbeskyttet emballage.

Aluminiumsrammen skilles ad i fire enkelte dele og skal først samles. Den medfølgende monteringsvejledning er illustreret og forklarer på forståeligt tysk (og andre sprog), hvordan delene er sat sammen.

Poserne til skruerne er desuden mærket efter de enkelte monteringstrin, så du med det samme ved, hvilken skrue der går hvor.

ATEZR P10 samlevejledning

De enkelte monteringstrin er godt forklaret.

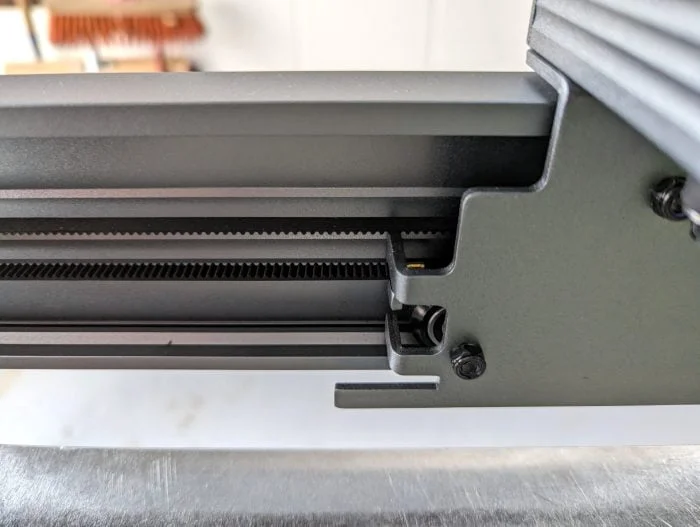

Du behøver ikke bekymre dig om stepmotorer, endestopkontakter og remme. De er færdigmonteret fra fabrikken.

Efter at rammedelene er forbundet med hinanden, skal vi kun skrue fødderne fast på rammen, indsætte drivstangen og skubbe lasermodulet ind på det tilsigtede sted.

ATEZR P10 skruer

Du ved med det samme, hvilke skruer der er i hvilke poser.

Ledningsføringen volder heller ingen problemer og er godt forklaret i vejledningen. Alle kabler er allerede tilsluttet fra bundkortet og skal kun tilsluttes stepmotorerne, endestopkontakterne og laseren. Selvklæbende kabelklemmer er inkluderet i leveringsomfanget for bedre kabelføring.

ATEZR P10 kabelklemmer

Kabelklemmerne limes blot på.

Hele opsætningen af ​​ATEZR P10 tager omkring 25 minutter. Det nødvendige værktøj til montering er inkluderet i leveringsomfanget.

Leveringsomfanget omfatter også diverse tilbehør. Værd at nævne er det magnetiske display med HDMI-kabel, der kan sættes på rammen. Der medfølger også en USB-stick, der indeholder den digitale manual, diverse software (Lightburn & LaserGRBL), skabeloner og profiler.

ATEZR P10 manual

Betjening er forklaret i en anden manual.

Leveringsomfanget afrundes af en 120W strømforsyning, lasersikkerhedsbriller (uden CE-certificering), en metalpude i DIN A4-format og et par prøveplader i træ og akryl.

 ATEZR P10 combo

ATEZR P10 fås i forskellige versioner. P10 Combo Set inkluderer også ATEZR KA Air Assist og ATEZR KR Rotary Roller.

Auf der Producentens hjemmeside andet passende tilbehør er også tilgængeligt, såsom den foldbare ATEZR AS laser sikkerhedshætte (189,99 euro) eller ATEZR F4 honeycomb panel (119,99 euro).

ATEZR P10: funktioner og udstyr

størrelse og stabilitet

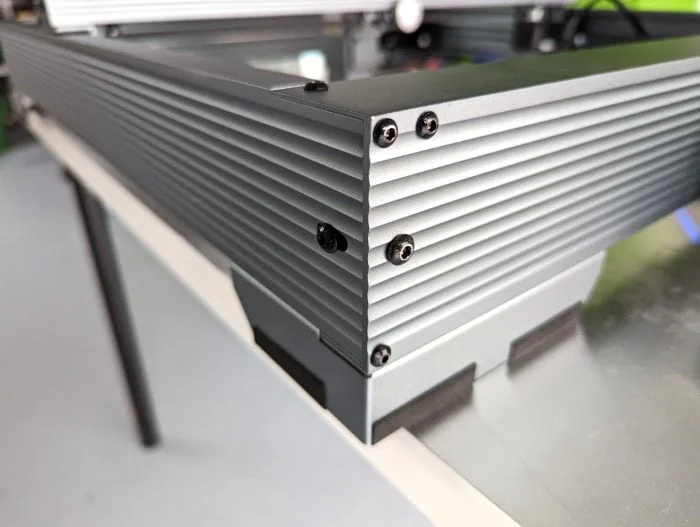

Når den er sat op, måler ATZER P10 imponerende 64,4 x 68 x 16,8 cm og vejer 10,93 kg. De massive og meget velforarbejdede aluminiumsprofiler giver konstruktionen fremragende stabilitet. Lasergraveren er skridsikker på de gummierede fødder.

ATEZR P10 laserskærer

ATEZR P10 ser sådan ud, når den er samlet.

Ikke kun konstruktionen er kraftfuld, men også arbejdsfladen. Med et graverings- og skæreområde på 430 x 430 mm er ATEZR P10 overlegen i forhold til mange konkurrenter.

Laser modul

Klasse 4 lasermodulet med fast fokus har en indgangseffekt på 24V 1.5A og en udgangseffekt på 10-12 watt i 455nm bølgelængdeområdet. Passende til rammen er lasermodulet også anbragt i et højkvalitets aluminiumshus.

ATEZR P10 lasermodul fra siden

Det udfoldelige afstandsstykke er placeret på siden.

Lasermodulet låses i ophænget i den ønskede højde med en justeringsskrue. Spaceren integreret i huset er særdeles praktisk, hvormed fokus kan justeres på ingen tid overhovedet.

Fold afstandsstykket ud, sænk laseren over produktionsdelen, indtil den hviler på afstandsstykket, fold afstandsstykket tilbage ind og fokus er indstillet korrekt.

ATEZR P10 laserjusteringsskrue

Laseren låses i højden med denne justeringsskrue.

Forsyningen til Air Assist er allerede integreret i lasermodulet, så kun slangen skal monteres ovenfra.

En sikkerhedsfunktion ved ATEZR P10 lasermodulet er filterglasset, som er designet til at undertrykke strølys med op til 97 %. Ikke desto mindre bør du aldrig arbejde uden sikkerhedsbriller!

ATEZR P10 laserfilterglas

Filterglasset reducerer strølys med op til 97%.

 ATEZR P20 Plus

Som ATEZR P20 Plus fås den samme lasergraver også med et kraftigere 20-24 watt lasermodul, som blandt andet er i stand til at skære 15 mm tykke træpaneler af lindetræ i en enkelt omgang.

bundkort og elektronik

Elektronikken i ATEZR P10 er anbragt i en smal boks på rammen. Bundkortet er for det meste uspektakulær GRBL-pris. Nødstopkontakten er placeret til venstre, let synlig og tilgængelig fra oven.

ATEZR P10 controller

På dette tidspunkt betjenes lasergraveren.

Derudover har vi strømstikket, et USB-B-stik, et microSD-hukommelseskortslot, tænd-sluk-knappen og en nulstillingsknap.

Der er også et touch-display. Den er ikke direkte integreret i rammen, men kan fjernes separat. Forbindelsen mellem displayet og lasergraveren sker ved hjælp af et HDMI-kabel. I testen viste det sig dog hurtigt, at displayet ikke var til større nytte.

ATEZR P10 skærm

Touch-displayet med farvedisplay, men uden meget brug.

Indstillinger via displayet kan kun foretages, hvis der er isat et SD-hukommelseskort med en skabelonfil. Hvis du arbejder med ATEZR P10 via USB-forbindelsen, kan du ikke gøre noget med skærmen.

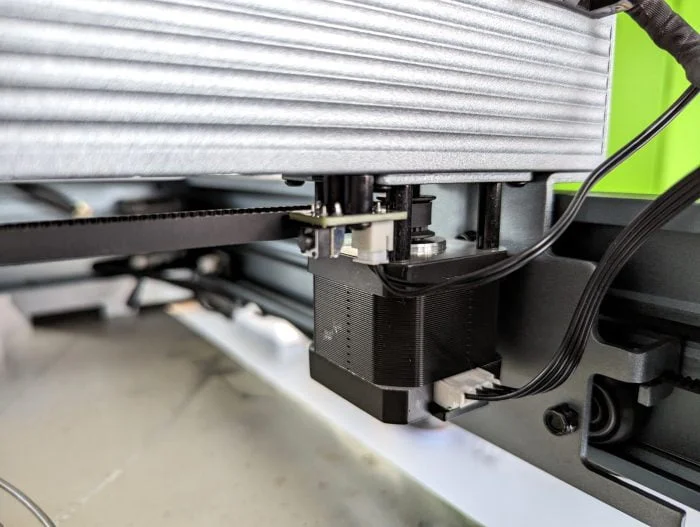

Tager du et kig bag elektronikboksen, vil du ikke kun bemærke en stepmotor og endestop, men også en WiFi-antenne. En anden funktion af ATEZR P10 er betjening via app via WLAN.

ATEZR P10 WiFi antenne

WiFi-antennen lige ved siden af ​​stepmotoren.

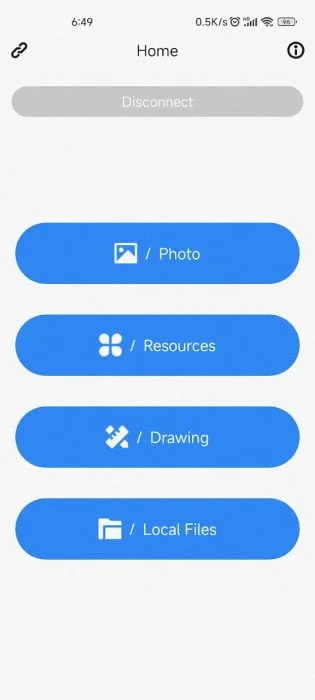

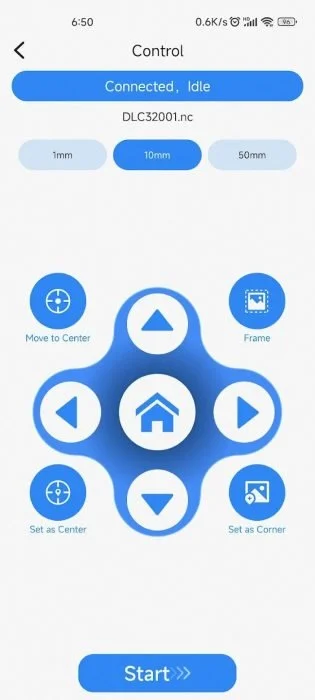

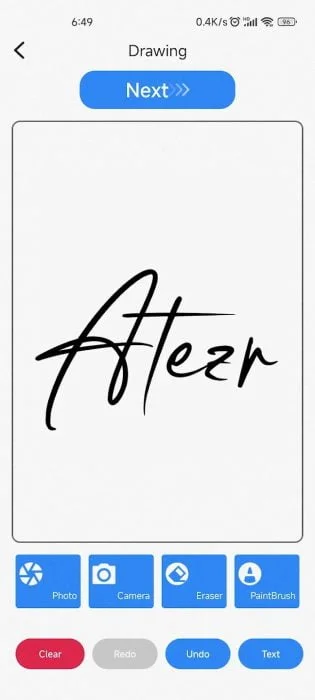

Dette kræver ATEZR-appen, som kan downloades fra Google Playstore og Apple App Store. Lasergraveren laver sit eget WLAN, som du kan forbinde til med din smartphone eller tablet.

Forbindelsen genkendes også i appen, men når det kommer til at overføre en fil til lasergraveren, mislykkes overførslen med en fejlmeddelelse. Dermed er appen, ligesom skærmen, i første omgang ubrugelig. Det er stadig uvist, om ATEZR vil tilbyde opdateringer begge veje.

ATEZR P10: Gravering og skæring

Til mine første graverings- og skæreforsøg med ATEZR P10 sluttede jeg enheden til den bærbare computer via USB. Til softwaren anbefaler producenten selv at bruge Lightburn (betalt) eller LaserGRBL (gratis og open source). Begge installationsfiler er på den medfølgende USB-stick. Det er dog tilrådeligt at downloade softwaren i den aktuelle version direkte fra den respektive udvikler.

Til Lightburn er der endda en lbdev-fil på USB-stikket, som kan bruges til at importere de korrekte enhedsindstillinger. Derudover har købere af ATEZR P10 mulighed for gratis at få en gyldig Lightburn-licens fra ATEZR. Oplysninger om dette findes nedenfor Link.

gravering

De første trin med ATEZR P10 leverede hurtigt brugbare resultater. Den medfølgende manual giver vejledende værdier, med hvilken hastighed og hvilken laserkraft du skal bearbejde hvilket materiale.

ATEZR P10 Katteølmåtte

Dette er dog kun indikationer på, at jeg skulle rette i testen afhængigt af skabelonen. Ideelt set laver du dit eget bord med værdier i løbet af brugen.

Groft sagt kan man sige, at værdierne i manualen kan øges med godt 10-15% for at opnå et ideelt resultat.

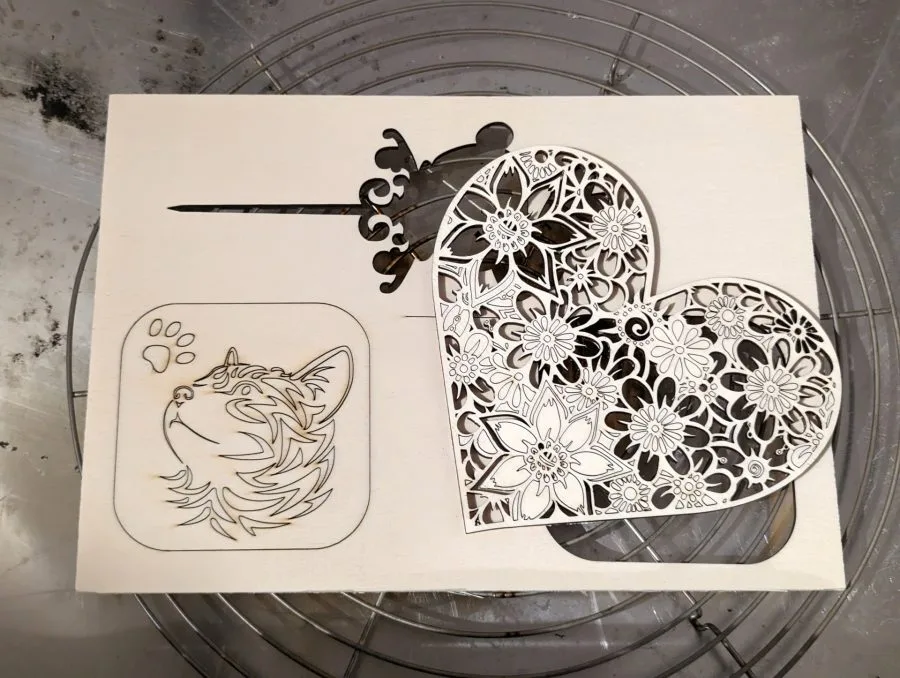

ATEZR P10 hjertegravering



Ved gravering af krydsfiner (poppel) blev de bedste resultater opnået med 40 % lasereffekt og 3000 mm/minut i 20-100 % sortværdiområdet.

Air Assist viste sig at være en nyttig støtte under gravering for at undgå den brændende effekt i det omgivende graveringsområde. Rotary Roller kan også bruges til at gravere runde genstande såsom flasker eller glas. Den er forbundet til lasergraveren i stedet for Y-aksens stepmotor.

fra Schneier

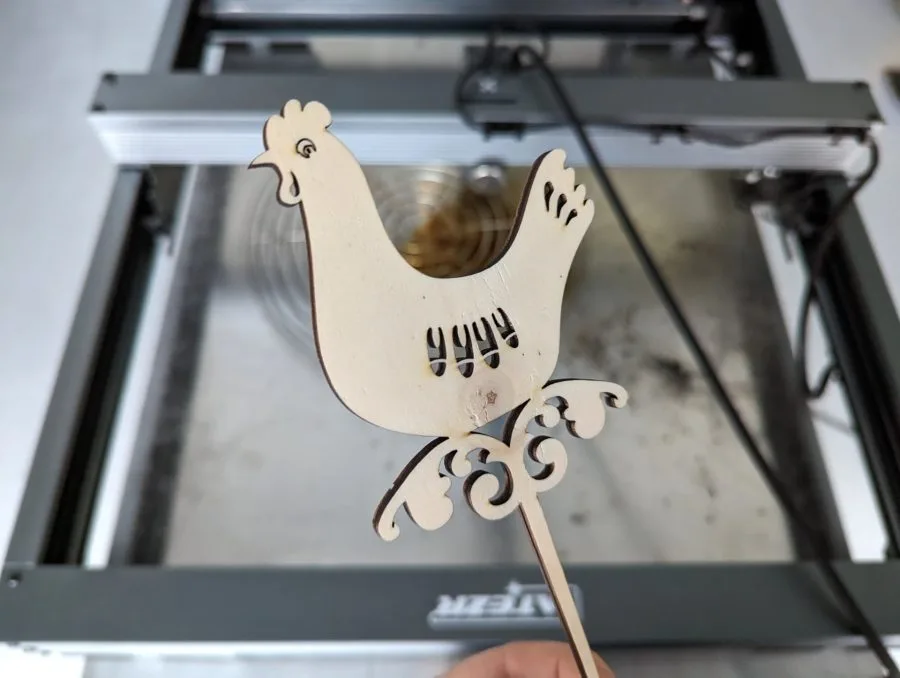

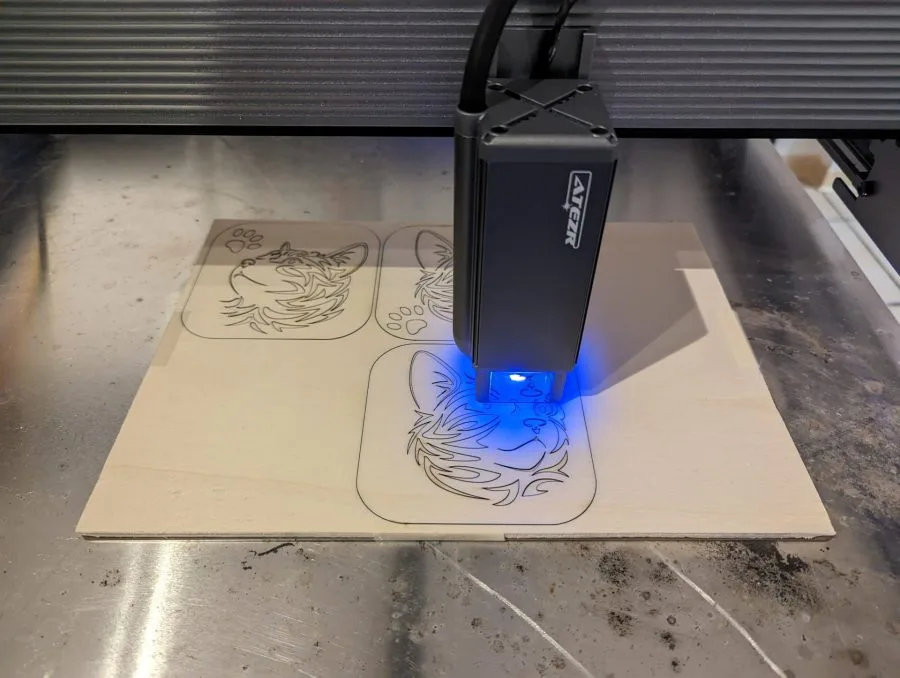

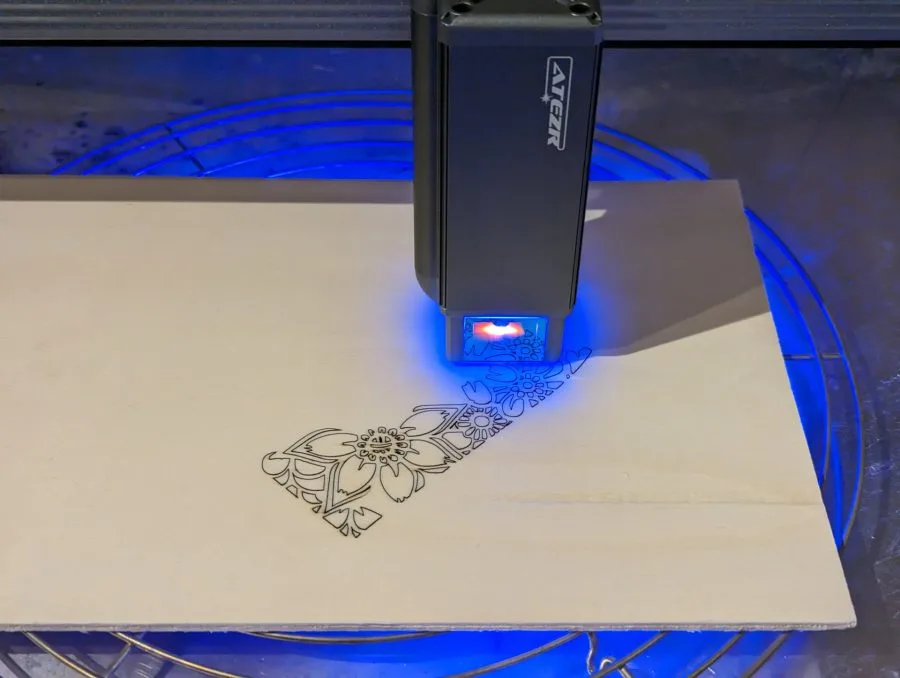

ATEZR P10 viser også et førsteklasses skærebillede ved skæring. Laseren skærer en 4 mm tyk poppel krydsfinerplade med 80 % effekt og 300 mm / hastighed på kun én gang.

ATEZR P10 skåret

Snittet er allerede ekstremt rent uden Air Assist og er endnu renere og hurtigere med Air Assist. Du bør dog ikke skrue Air Assist op for højt. I testen, hvis Air Assist var for stærk, blev der blæst små stykker træ på snitfladen, som lasermodulet derefter trak med.

ATEZR P10 skåret på træ

ATEZR P10 Laser Engraver Review Header

ATEZR P10

9.2
bedømmelse
positiv

Nem installation
Førsteklasses håndværk
Meget stabil konstruktion
Stor arbejdsflade
Laser let justerbar
Præcis skære- og graveringsydelse
Høj hastighed
Sikkerhedsfunktioner (filterpanoramaglas, nødstopknap)
Luftassistent

negativ

Display uden meget brug
App virker ikke

Konklusion

ATEZR P10 er en lasergraver og skærer af meget god kvalitet. Konstruktionen er stabil, afstandsstykket på laseren er et yderst nyttigt hjælpemiddel, og beskyttelsesforanstaltningerne, såsom filterglasset på lasermodulet, er en gennemtænkt funktion.

ATEZR P10 skærer en fin figur, når det kommer til gravering og skæring. Graverede og skåret billeder er ekstremt præcise selv ved høje hastigheder. Resultatet kan forbedres yderligere ved at tilføje Air Assist.

Kort sagt skuffer ATEZR P10 ikke og er enhver anbefaling værd for hobbyfolk!

Timo Altmeyer avatar
forfatter

Timo er grundlæggeren af ​​techreviewer.de og en rigtig teknologiekspert. Fra smartphones til e-cykler, fra hjemmebiograf til smarte hjem, han har altid fingeren på pulsen med de nyeste trends.

1 kommentar

1 kommentar

  1. Dirk

    13. Marts 2023 11 til: 32

    Tak for den meget nyttige og informative test!

Efterlad en kommentar

Din e-mail adresse vil ikke blive offentliggjort. Krævede felter er markeret med * markeret

oversigt
producent

ATEZR

Modell

ATEZR P10

specifikationer

 Parameter
Arbejdsområde: 430 x 430 mm
Ydeevne: 60W
Lasereffekt: 40W
Laserudgangseffekt: 10-12W

Pletstørrelse: 0.08 x 0.06 mm
Nøjagtighed: 0.01 mm
Brændvidde: 40mm
Bølgelængde: 455±5nm
Fokus: Fast

OS: Windows / macOS / Android / iOS
Software: LaserGRBL / LightBurn
Formater: SVG/DXF/JPG/JPEG/PNG/BMP/TIF/CR2 osv.
Tilslutning: USB / Wi-Fi / SD-kort

Bundkort: 32-bit
Skærm: 3.5" touchskærm

Vægt: 10.93kg
Størrelse: 644 x 680 x 168mm
Certifikater: CE / FCC / RoHS / FDA

 Sicherheit
Beskyttelsesdæksel på laseren
Endeafbryder på X- og Y-aksen
Nødafbryder
reset-knap
