Alfawise U10 test, erfaringer og forbedringer

Forord: Alfawise U10

Hvem eller hvad er Alfawise?

For et par måneder siden dukkede en 3D-printer udelukkende op på GearBest, som i det mindste ligner Creality CR-10 med hensyn til struktur. 10D-printeren, kendt som "Alfawise U3", lover blandt andet et kæmpe udskrivningsområde og også nogle forbedringer i forhold til modeller fra konkurrencen.

Enhver, der kender "Alfawise" vil sandsynligvis blive overrasket over, hvorfor en 3D-printer vises under dette mærke. Mærket er hovedsageligt kendt for smarte husholdningsartikler og underholdningselektronik. Det skal dog bemærkes, at Alfawise kun er et GearBest eget mærke, hvorunder forskellige OEM-produkter tilbydes. Producenten er derfor ikke Alfawise, men en producent af originalt udstyr, der er aktiv i sit specifikke produktionsområde og har passende erfaring. Det er meget muligt, at Alfawise U10 endda kommer fra produktionshaller på Creality CR-10!

Lieferumfang

Ikke alene er Alfawise 3D-printer ret stor, den pakke, den leveres i, har det hele. Efter udpakning af pakken, der vejer omkring 17 kg, bliver du mødt af meget skum. For at undgå transportskader er alle individuelle dele, især den følsomme husramme og printersengen, nøjagtigt indlejret i skumindsatserne. Du behøver ikke bekymre dig om skruer og enkelte dele, der flyver rundt, hvilket kan føre til skade.

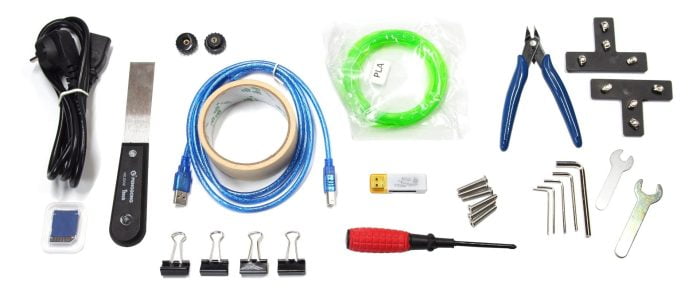

Ud over de 3 største dele af sættet, husrammen, printersengen og "kontrolcenteret", der indeholder strømforsyningsenheden og bundkortet, inkluderer leveringsomfanget også alle mulige tilbehør. Her er en liste:

• En spatel til rengøring af printersengen eller frigørelse af trykket
• En rulle af tape med en bredde på 4 cm til maskering af trykområdet
• En glasplade (er allerede på printersengen)
• Fire kæbe klemmer
• En kabeltang
• To skruenøgler og fem unbrakonøgler i forskellige størrelser
• En stjerneskruetrækker med et magnetisk hoved
• Seks skruer til fastgørelse af de to printerdele
• En rulle lyserød PLA-filament 10 meter lang
• En USB-hukommelseskortlæser kompatibel med forskellige hukommelseskortstørrelser
• Et 1 GB SD-hukommelseskort med nyttige tutorials, testfiler og software
• Et 1 meter langt USB-kabel til tilslutning af 3D-printeren til en pc
• En engelsk instruktionsmanual

Montering af Alfawise U10

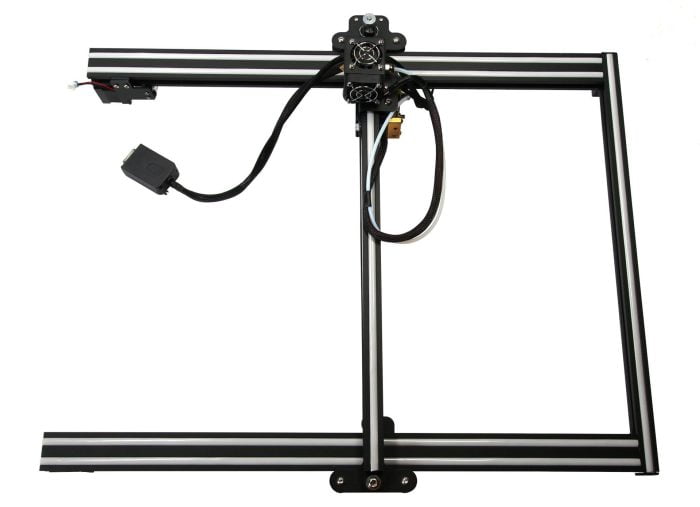

3D-printeren leveres for det meste færdigmonteret i to store dele, Z- og X-akserammedelen og bundpladen inklusive trykbed. Disse skal svare til den, vi allerede har testet  Anet E10 , bare sat sammen og strammet. Tilslutningskablerne er allerede tilsluttet ex works til styrenheden, så de kun skal tilsluttes de respektive stik på forbindelsesdelene. Af hensyn til enkelheden er forbindelserne markeret i henhold til den respektive modpart.

 OBS: Kabelenderne er kun tinnede. Af sikkerhedshensyn skal du forsyne kabelenderne med kabelnøgler eller ledningsendele.

En illustreret engelsksproget instruktionsmanual leder dig gennem de få samlingstrin på en forståelig måde. Der er også omfattende installationsinstruktioner på det medfølgende SD-hukommelseskort. Hele opsætningen, inklusive kabler, tager cirka 20 minutter. De allerede færdigmonterede dele skal kontrolleres for styrke på den sikre side. Efter det første trykforsøg blev det bemærket, at nogle af skrueforbindelserne blev forsømt.

Design og udførelse

Aluminiumsramme

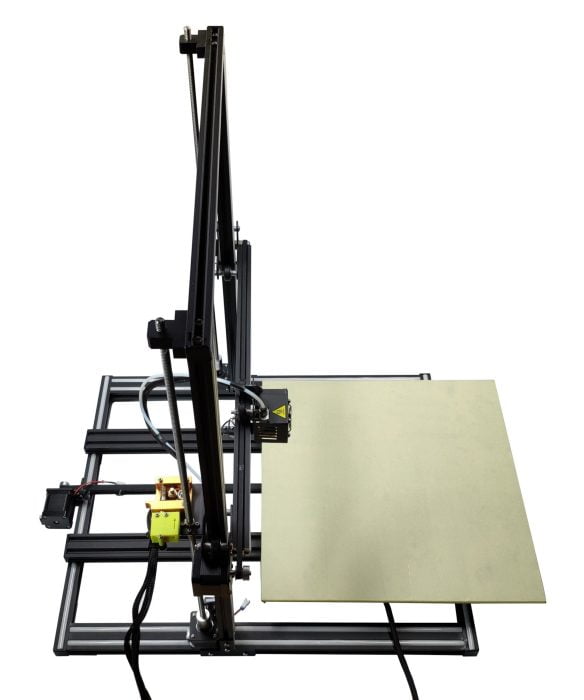

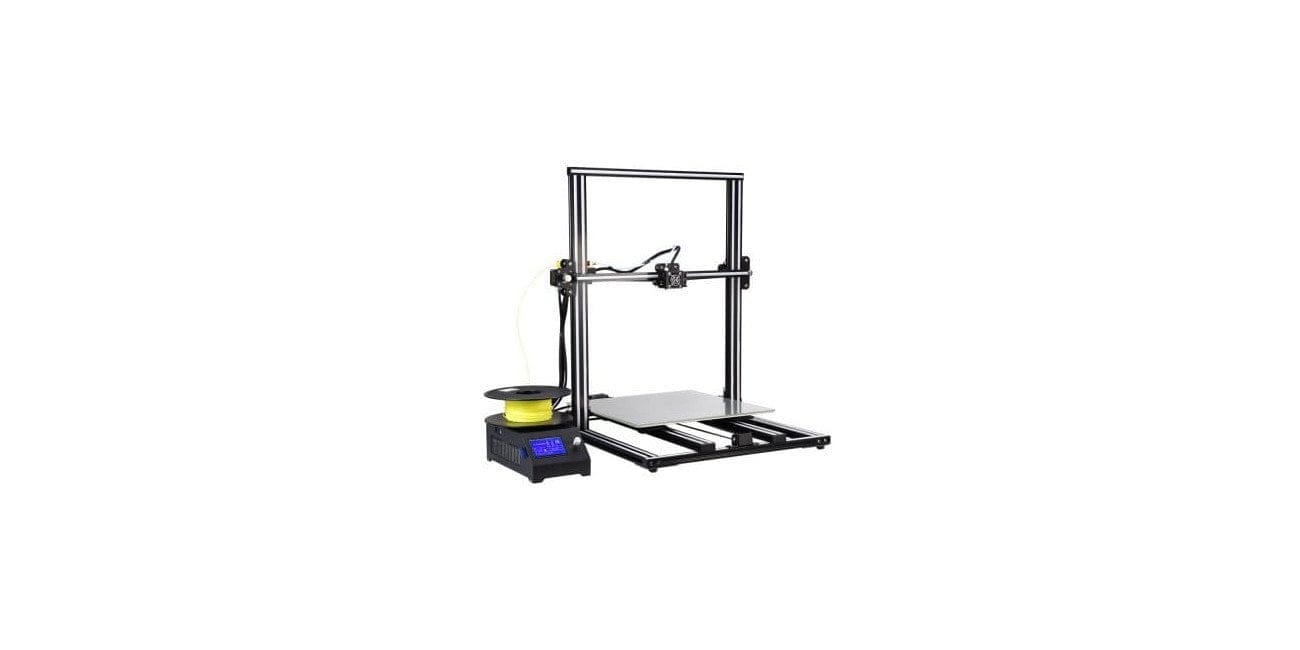

Når den er samlet, står Alfawise U10 som en. På grund af den høje vægt på 15 kg og de massive T-aluminiumsprofiler opnår 3D-printeren meget god stabilitet. For at undgå vibrationer er gulvkonstruktionen også udstyret med gummifødder.

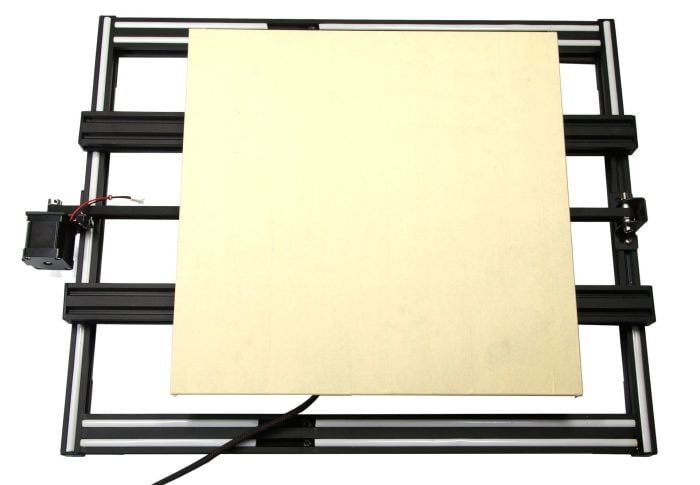

printbed

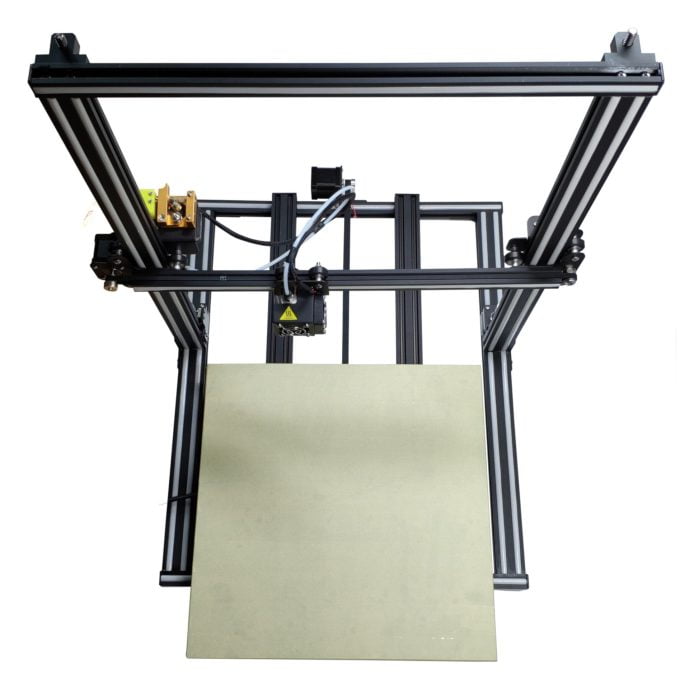

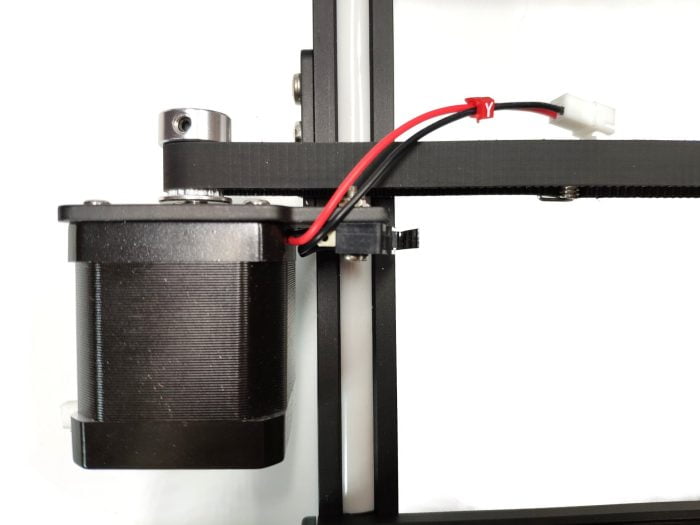

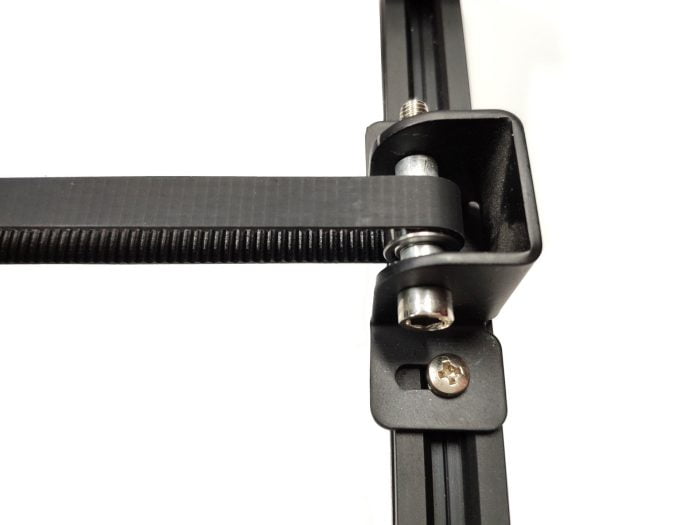

Udskriftsvolumen er imponerende 400 x 400 x 500 mm. Printsengen styres ikke af glidelejer, men på to aluminiumskinner med rullestyr på begge sider. Tandremmen holdes under spænding ved hjælp af en fjederbæltespænder.

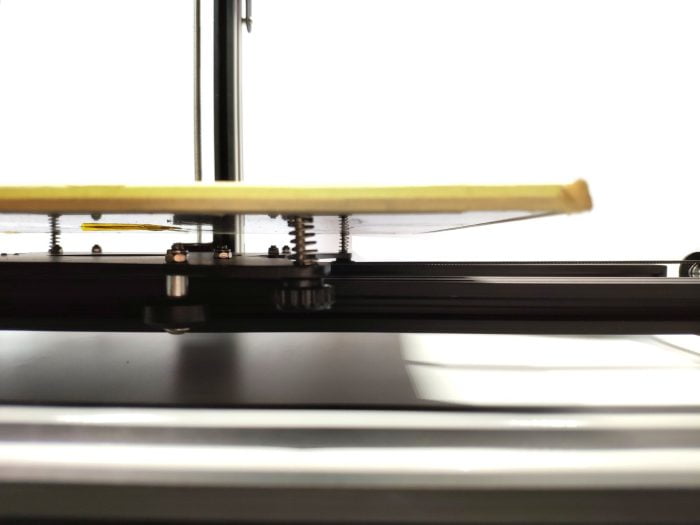

Printsengen opvarmes og når ifølge producenten en maksimal temperatur på 65 ° C. Temperatursensoren placeres i midten og loddes på varmesengen. Det samme gælder forbindelseskablet til kontrolcentret, som også loddes direkte på hotbedet. En kabelaflastning er tilgængelig. Printsengen kan planeres ved hjælp af justeringshjul med fjederspænding på undersiden. En glasplade, der er dækket af maskeringstape, er allerede på varmesengen på fabrikken. Dette holdes af kæbe klemmer.

Bowden ekstruder

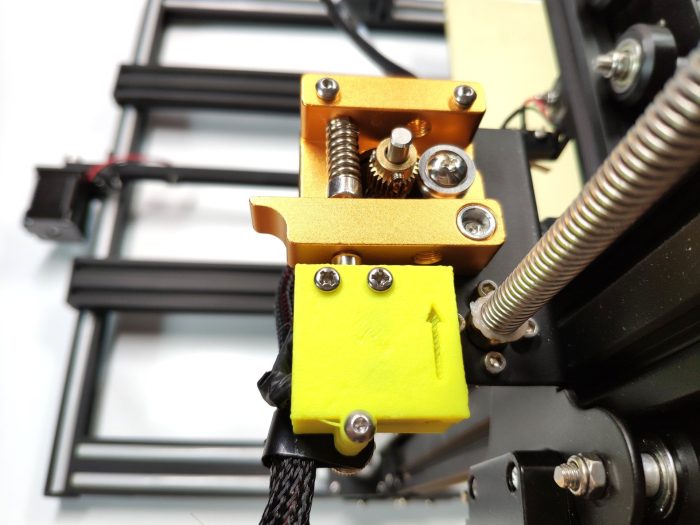

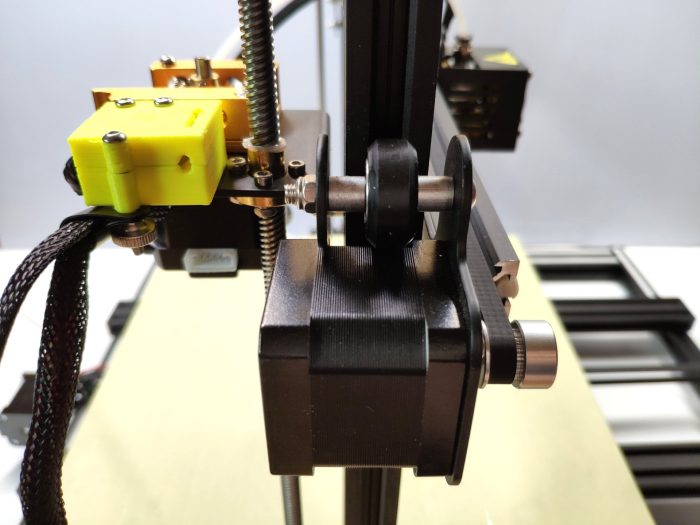

Alfawise U10 bruger en ekstruder af typen "Bowden". Sammenlignet med den direkte ekstruder er stepperen i Bowden-ekstruderen, der driver filamentet, ikke placeret på X-aksen, men er normalt fastgjort separat til printeren. Dette aflaster belastningen på X-aksen, hvilket samtidig muliggør en højere udskrivningshastighed. En stor ulempe ved Bowden-opsætningen er den større afstand mellem ekstruderen og dysen. Dette gør udskrivning af bløde filamenter meget vanskeligere, og filamentændringen er ikke så let at udføre.

 Apropos filamentændringer: Alfawise U10 er udstyret med en filamentføler, der stopper trykket, så snart der ikke føres mere filament ind. Huset omkring sensoren er lavet af et 3D-trykmateriale. En anden Z-aksetrapper giver (teoretisk) mere stabilitet på X-aksen, som i øjeblikket ikke er tilgængelig på Creality CR-10, for eksempel

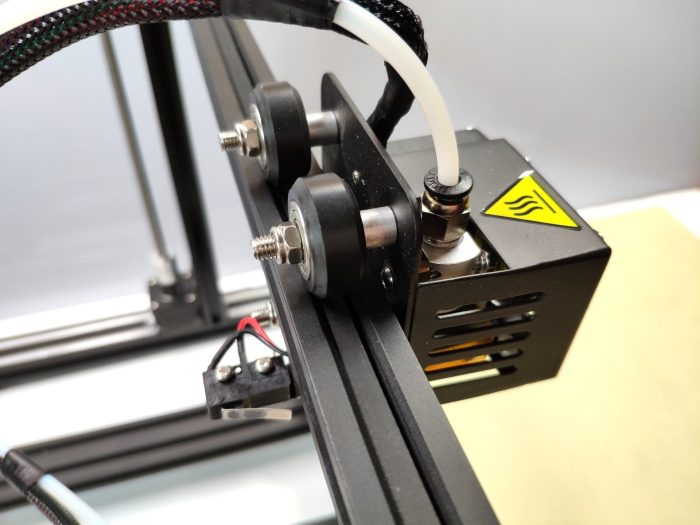

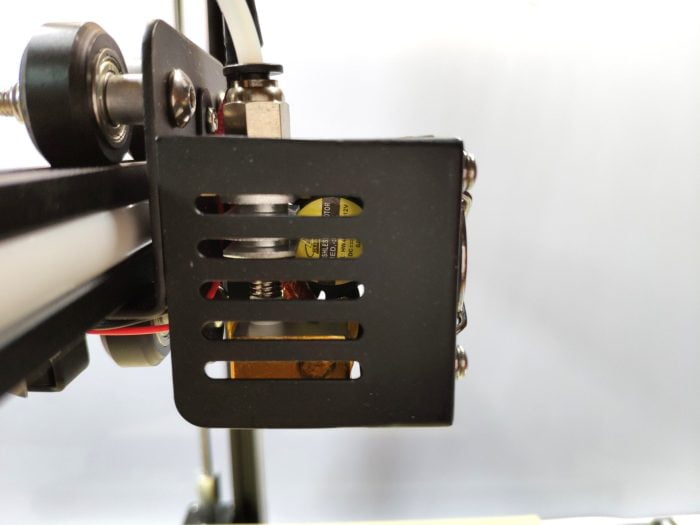

Hotend

Printeren leveres med en 0.4 mm dyse til 1.75 mm glødetråd. Udformningen af ​​køleblokken kunne forbedres. Frem for alt skal objektkøling kritiseres her. Selvom der er to blæsere, blæser blæseren, som faktisk er beregnet til at køle genstanden, ikke specifikt på udskriftsobjektet, men snarere direkte på varmeblokken.

Modificerede versioner af en Alfawise U10 Fan Duct kan downloades på Thingiverse, så dette kritikpunkt kan elimineres uden store vanskeligheder.

styreenhed

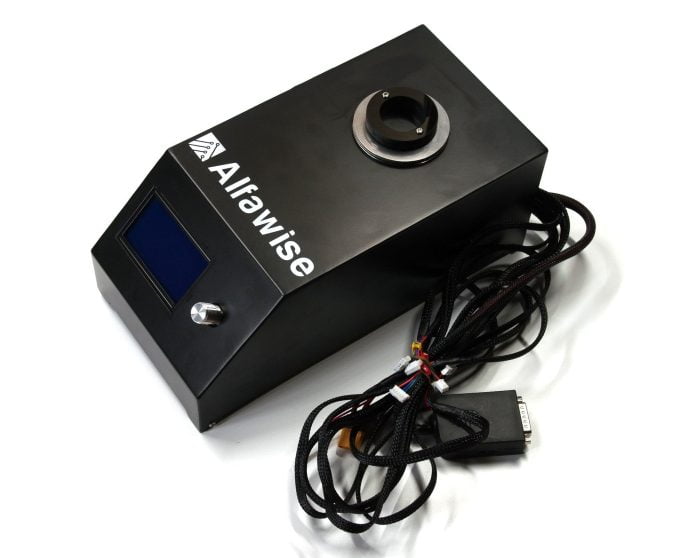

Bundkort, strømforsyning og skærm er anbragt i en separat kontrolenhed. Kabelforvaltningen er overbevisende. Alle kabler er tilstrækkeligt mærket på fabrikken og forsynet med en fleksibel stofslange.

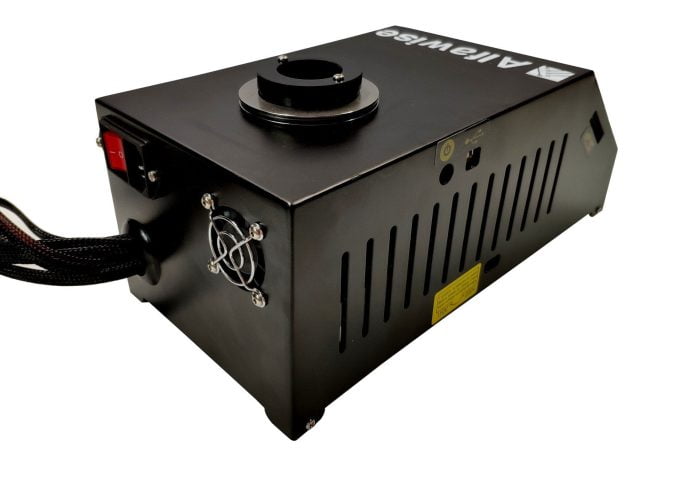

Glødetrådholderen på toppen af ​​huset er interessant. Standardiserede spoler klikker ind i holderen og rulles glat gennem kuglelejekonstruktionen. Til kommunikation med bundkortet er der et USB-stik B og et SD-hukommelseskortstik på venstre side af huset.

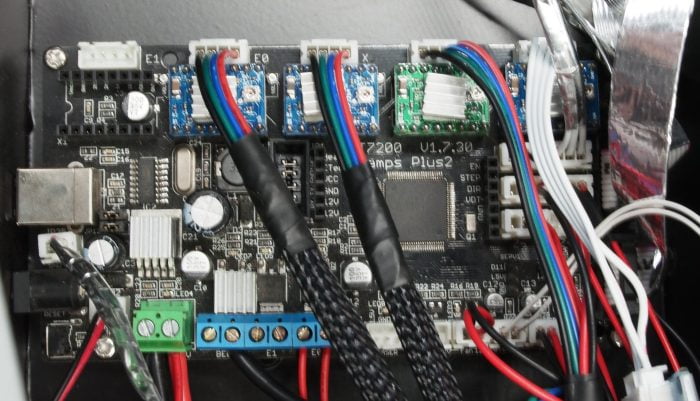

Kortet indbygget i Alfawise U10 er en Ramps Plus2 BT7200, som producenten bruger i forskellige versioner. Kopien, jeg testede, har et V1.7.30-kort installeret. Igen rapporterer andre brugere fra et V1.8.26 og endda V1.9-kort.

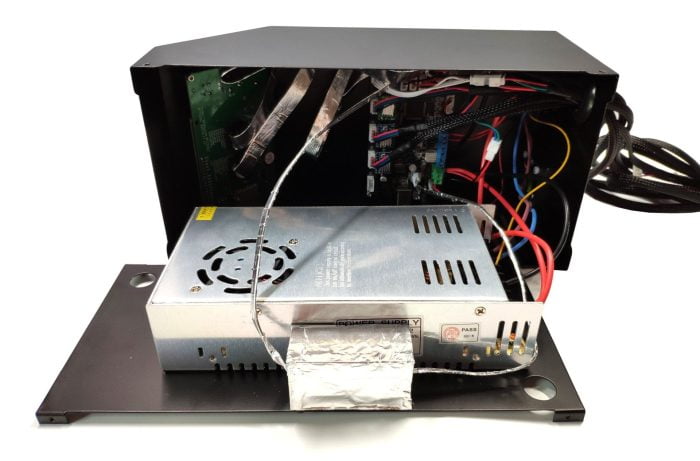

Ramps Plus2 tilbyder alsidige forbindelsesmuligheder og kan blandt andet udvides med en ekstra ekstruder (dobbelt ekstrudering) eller en 12V laser. De indbyggede trinmotordrivere har betegnelsen BT7221A. Skærmen er LCD12864_3DYMY. En aktivt afkølet 12V 30A strømforsyningsenhed med et IEC-stik og vippekontakt er ansvarlig for energiforsyningen.

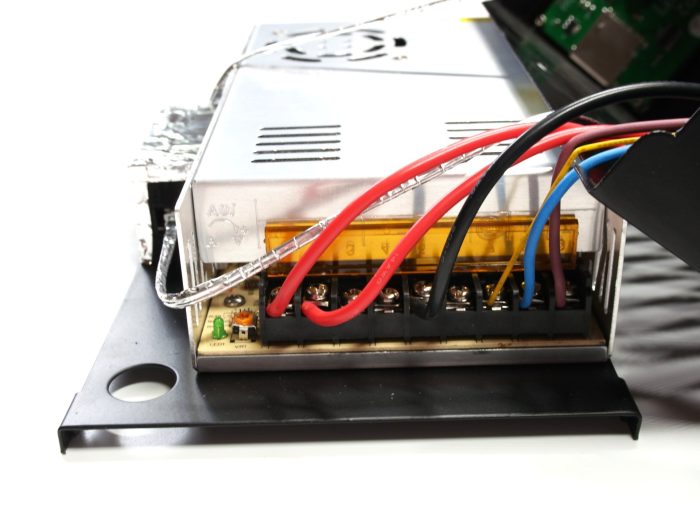

 Også her bemærkes, at kabelenderne kun er fortinnet, og at de skal forsynes med kabelsko eller wireendemuffer. Installationen af ​​en (varmeseng) eller flere (varmesenge og hotend) MOSFET'er er heller ikke tilgængelig og anbefales til beskyttelse.

Praktisk test af Alfawise U10

Lad os komme til udskrivningsprocessen. I en praktisk test, der varede i flere uger, kunne Alfawise U10 nyde en glødetråd.

Kom godt i gang

I det første trin blev printersengen udjævnet. Denne proces adskiller sig ikke fra andre 3D-printere. Justerhjulene, der bruges til at justere trykbedet, er lette at nå og holdes under spænding af fjedrene.

Hvis du har kalibreret 3D-printeren korrekt, står intet i vejen for en første udskrivning. Præfabrikerede GCODE'er og en ældre version af Cura med konfigurationsfil findes på hukommelseskortet.

Firmware og funktioner

Når du starter 3D-printeren, bliver du mødt af en modificeret Marlin 1.1.0-grænseflade. Firmwaren er blevet modificeret, så der er integreret filamentstyring, som automatisk stopper filamenttilførslen ved hjælp af filamentsensoren. I testen viste filamentstyringen sig at være pålidelig. Så snart filamentet løber tør, sættes udskrivningen på pause, og printeren sættes i udgangsposition. Når du har skiftet filament og bekræftet processen, kan du tilføje filament med et tryk på en knap ("Ekstruder mere"). Udskrivningsprocessen kan derefter fortsættes automatisk ("Genoptag udskrivning").

En anden funktion er "Genoptag udskrivningsfunktionen", som er beregnet til at gøre udskrivningen i stand til at fortsætte selv i tilfælde af strømsvigt. Denne funktion viste sig også at være pålidelig i testen og gjorde det muligt at fortsætte udskrivningsprocessen uden fejl.

Firmwaren er stadig ikke perfekt. Filhåndteringen skal kritiseres. Hukommelseskort genkendes ofte slet ikke, og firmwaren giver ikke adgang til underkataloger. Alle GCODE'er skal derfor gemmes i hovedmappen. Firmwaren, som Alfawise bruger, er open source, der er gemt på det medfølgende hukommelseskort, så den kan tilpasses efter behov.

Udskrivningsproces og udskriftskvalitet

De første ulemper ved den enorme printerseng er allerede tydelige i opvarmningsfasen. Det tager gennemsnitligt 50 minutter for opvarmningssengen at nå en temperatur på 10 ° C. Den maksimale temperatur, der var nået og holdt konstant, var 60 ° C. Du kan ikke få mere ud af Alfawise U10s ikke-isolerede varmeseng. Især ABS-udskrifter er meget sværere som et resultat.

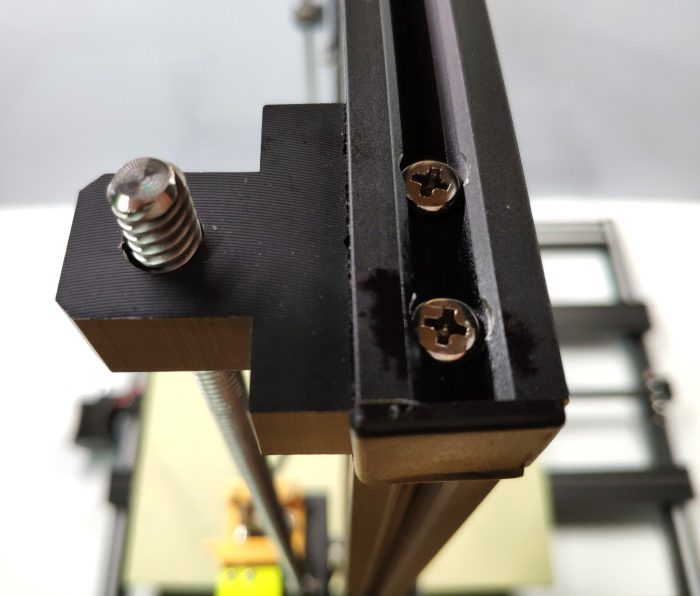

Efter flere udskrivningsprocesser opstod der kun en abnormitet. Z-aksen styres for løst. Dette skaber vibrationer, der kan påvirke udskriftsresultatet. En modificeret aksestyring med kuglelejer kan hjælpe. Egnede skabeloner kan fås fra Thingiverse.

Bortset fra den raslende Z-akse er trykvolumenet gennemsnitligt og kan sammenlignes med en Creality CR-10. Hvis du vil have det mere støjsvagt, skal du udskifte ventilatorerne med mere støjsvage modeller.

Printkvaliteten "ud af kassen" er imponerende. Uden at optimere printeren kan der dog forekomme forskudte lag, som skyldes mindre vibrationer forårsaget af løse skruer. Her bemærkes igen, at du skal kontrollere alle skruer og tandremme for deres styrke inden første udskrivning. Den anbefalede udskrivningshastighed er 50-60 mm / s. Det anbefales at fjerne maskebåndet lige i starten og udskrive det direkte på glasoverfladen. Med en standard limpind eller hårspray får du fat i glaspladen nok.

 Har du yderligere spørgsmål om Alfawise 3D printeren? Med det i kommentarerne, eller tilmeld dig den tyske Alfawise-supportgruppe på Facebook!
