SkyRC Imax B6AC V2 oplader under test

Første indtryk af B6AC V2

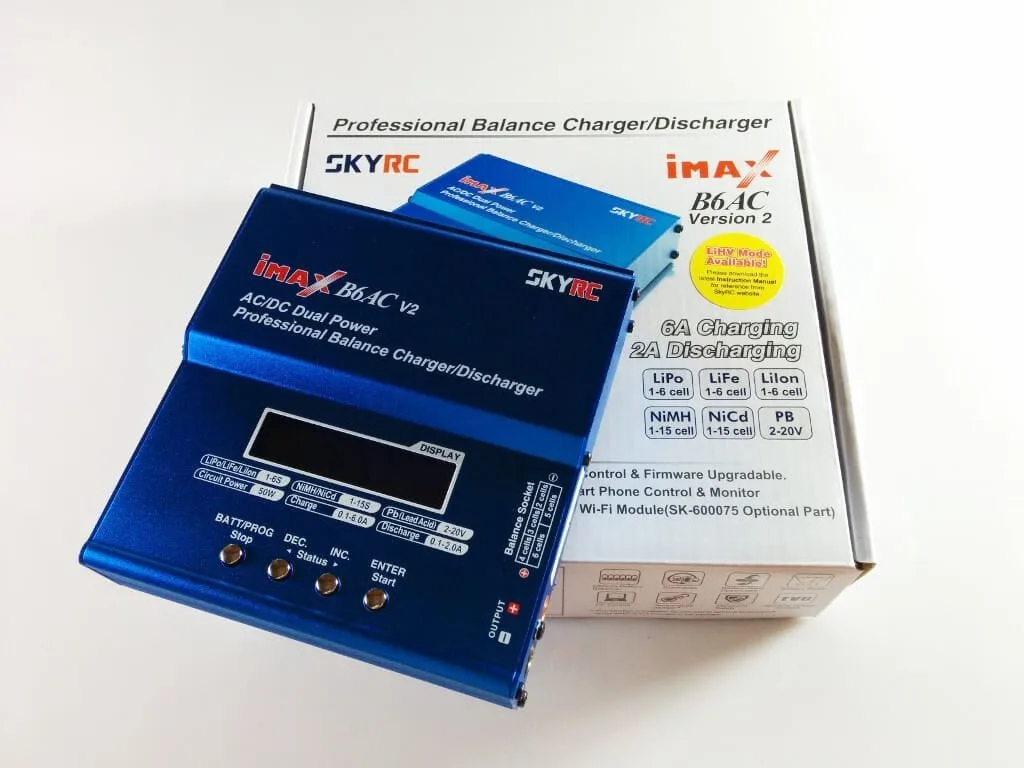

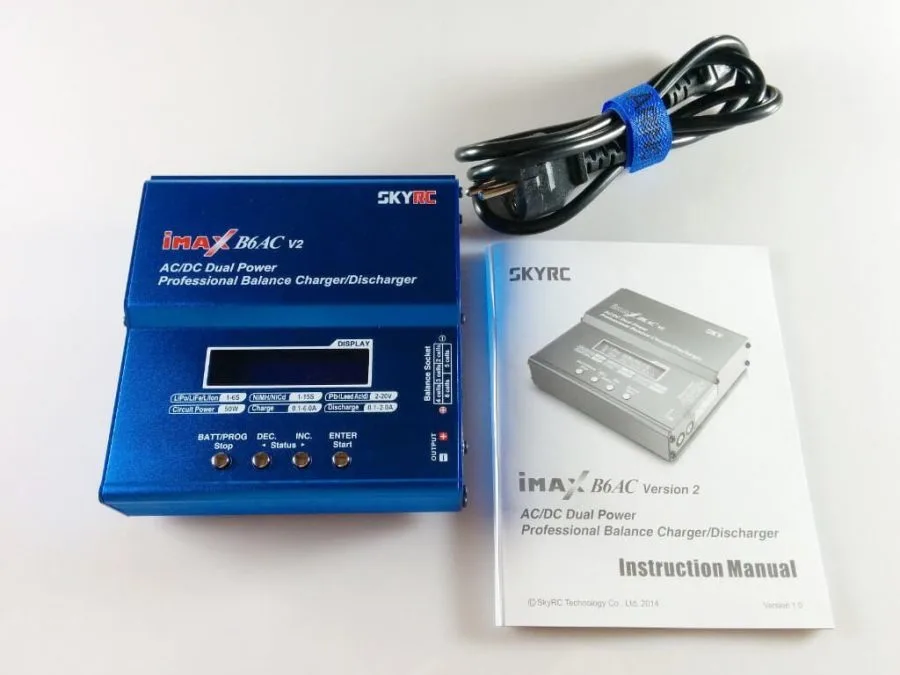

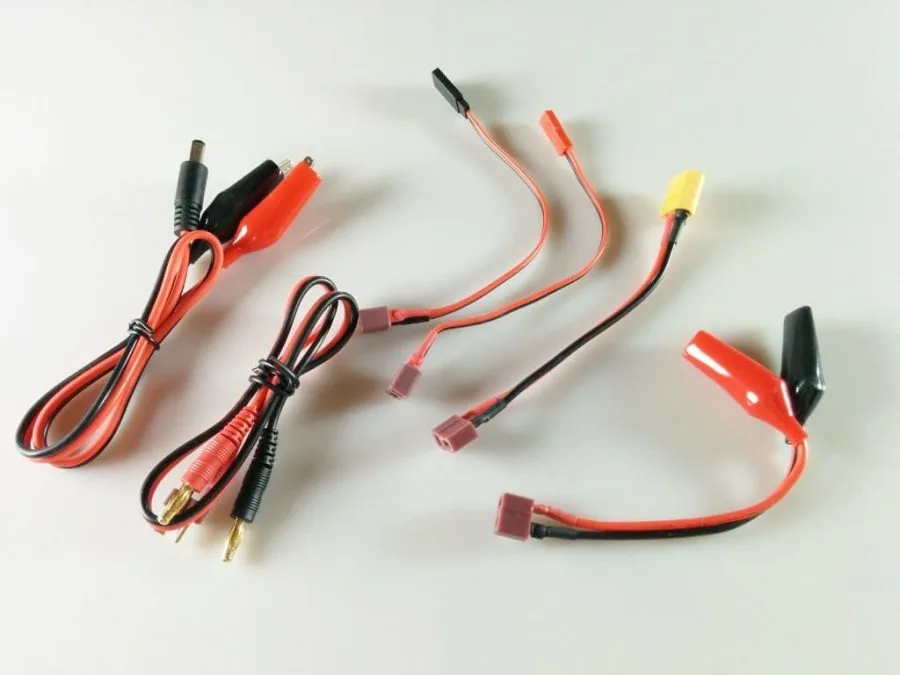

Kassen på B6AC V2 sprænger med information og er allerede en fornøjelse at pakke ud. Ud over opladeren omfattede leveringsomfanget alle former for forbindelseskabler med alligatorclips, XT60, Futaba og JST-stik. Et adapterkabel med et bananstik var også inkluderet. Selvfølgelig var der også inkluderet en netledning og en engelsksproget instruktionsmanual.

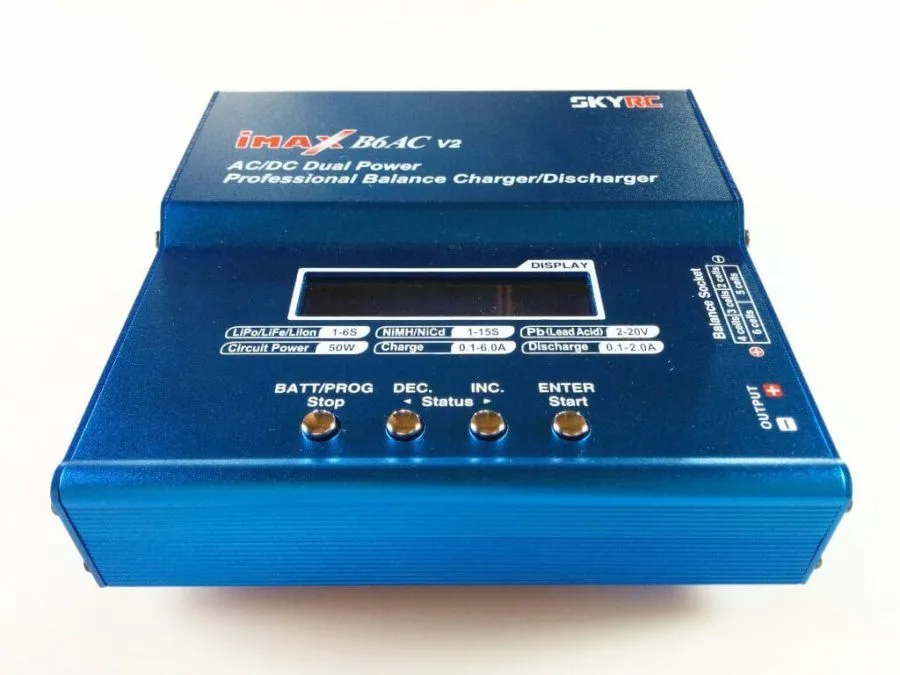

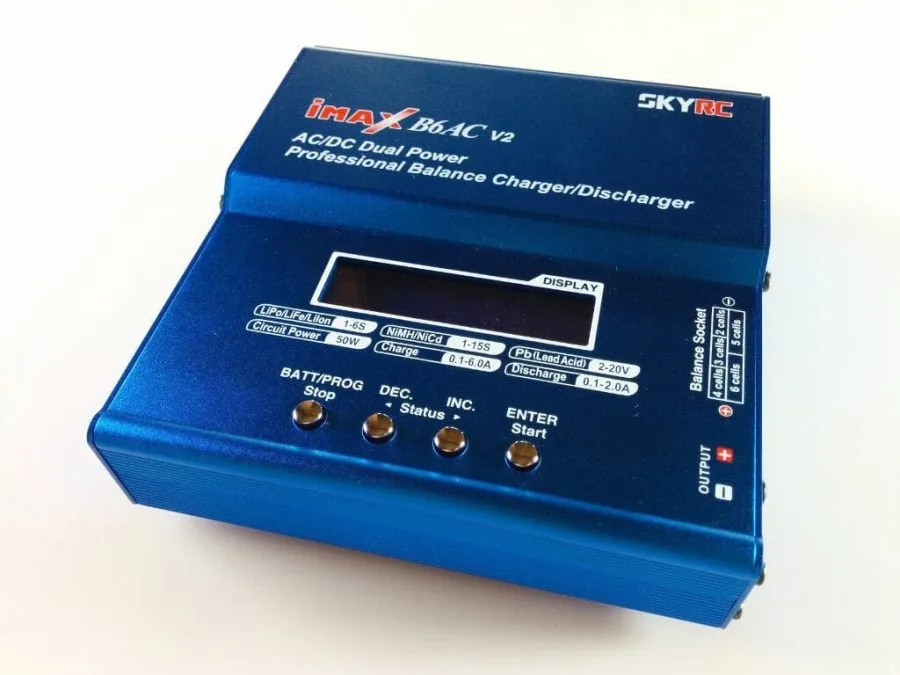

Opladeren er udført godt. Huset er udelukkende lavet af aluminium og er mærket i detaljer. Hvor der er placeret, og hvad enheden i sidste ende kan gøre, er allerede trykt på huset. Den integrerede LCD-skærm er baggrundsbelyst og let at læse.

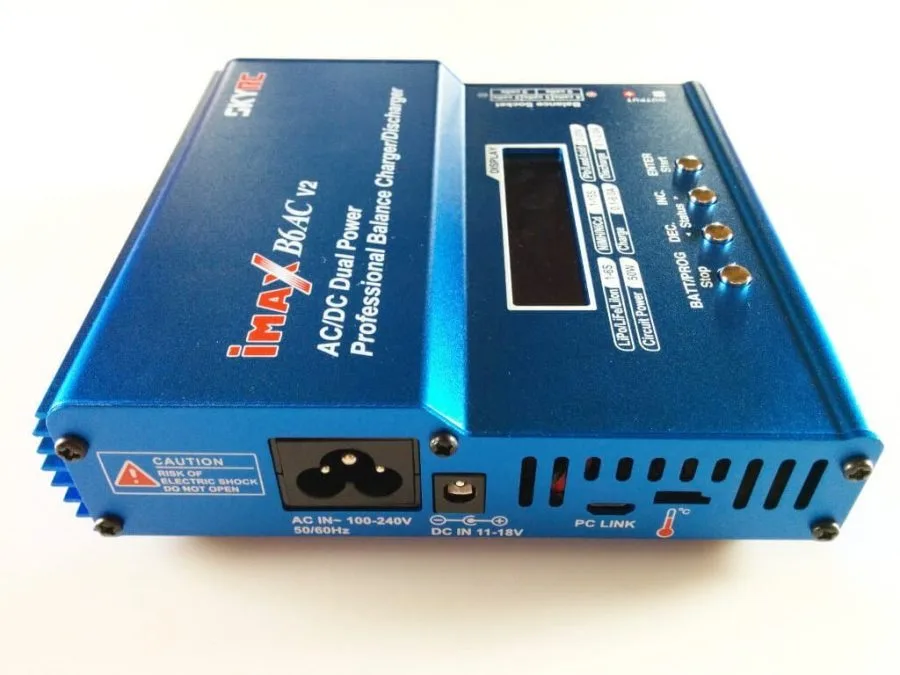

På venstre side af huset er der en AC-indgang (240V 50/60 Hz), en DC-indgang (11-18V), et mikro-USB-stik, via hvilket B6AC V2 kan tilsluttes pc'en og en forbindelsesmulighed for en temperaturføler, er den ikke inkluderet i leveringsomfanget. WiFi-modulet er heller ikke inkluderet, som opladeren også kan betjenes med en passende app.

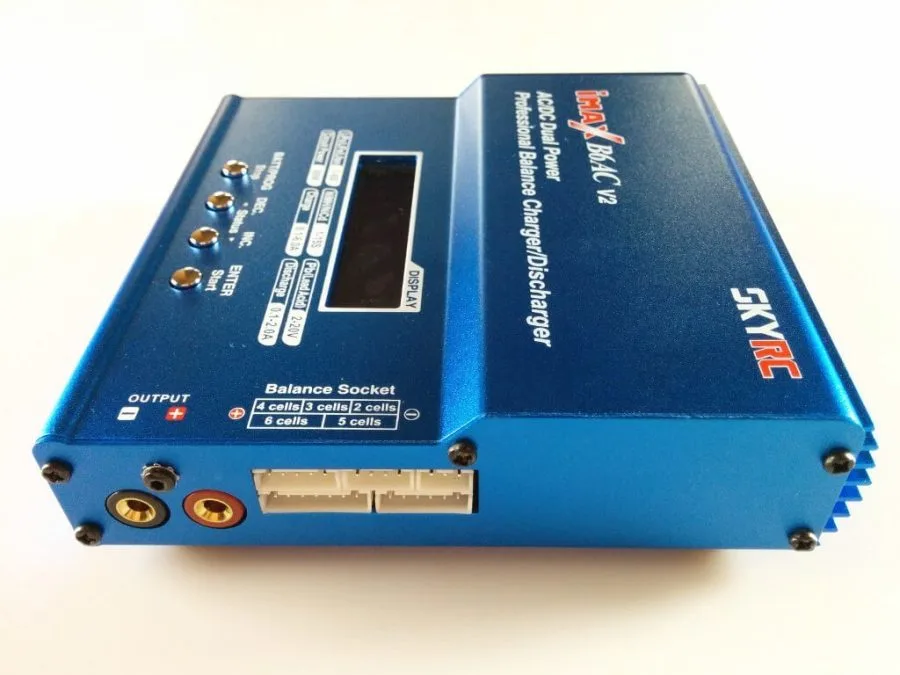

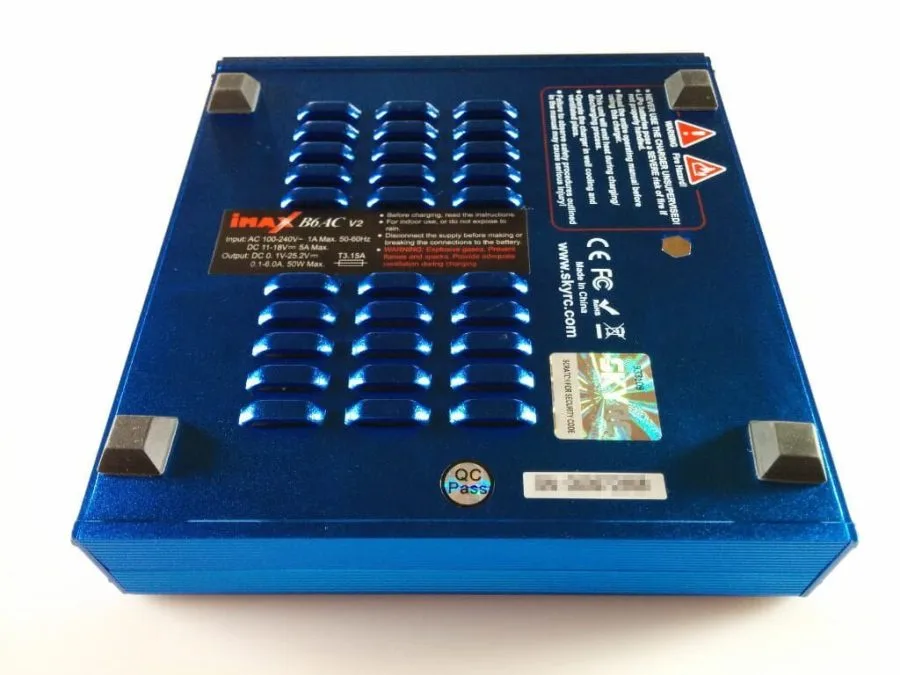

Balancestikkene (op til 6 celler) og opladningsporten er placeret på højre side af huset. SkyRC-ægthedscertifikatet blev også anbragt på version 2 på bagsiden, som kan gnides af nedenunder. Med det ridsede nummer kan enhedens ægthed derefter kontrolleres på producentens websted. Du bør helt sikkert udføre denne kontrol, da der allerede er mange forfalskninger af den tidligere model i omløb. Version 2 forfalskninger er i øjeblikket ikke kendt.

Idriftsættelse og funktioner

SkyRC-opladeren kan drives via AC eller DC-indgangen. Således kan SkyRC B6AC V2 for eksempel betjenes direkte med et 11-18V batteri, som tidligere blev brugt i sin quadrocopter.

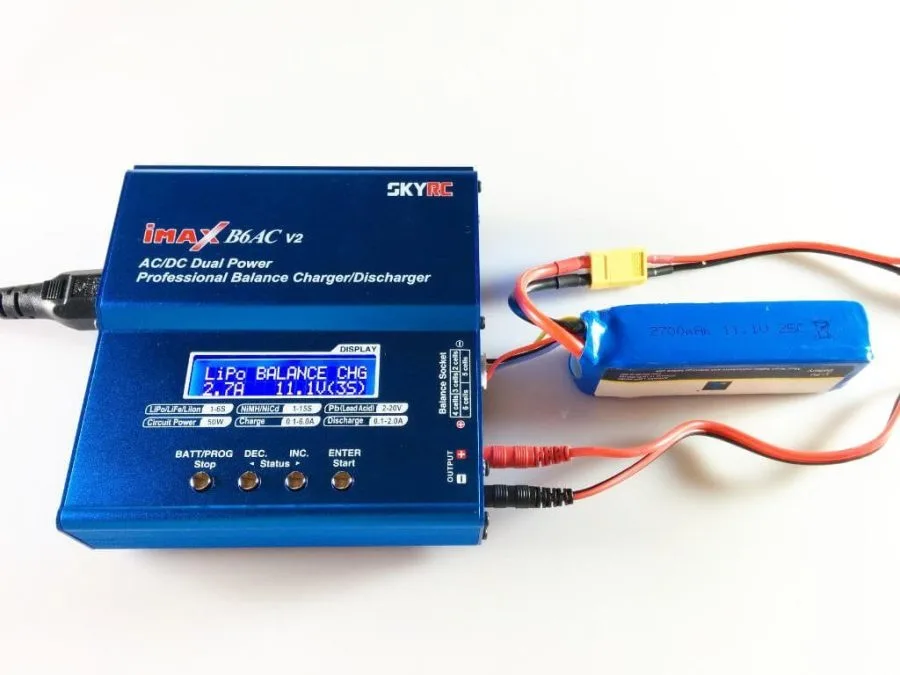

Ved hjælp af min Cheerson CX-20 LiPo med 11.1V og 2.7A vil jeg gerne beskrive opladningsprocessen mere detaljeret. Inden opladeren tilsluttes strømforsyningen, skal batteriet allerede være tilsluttet. For at gøre dette skal du slutte balancekablet til balancestikket og bruge det passende adapterkabel til at slutte opladningskablet til XT60-stikket på LiPo. Under alle omstændigheder skal du først slutte adapterkablet til opladeren og først derefter tilslutte batteriet. Ellers er der risiko for kortslutning.

Hvis batteriet er tændt, og opladeren er tilsluttet en strømkilde, kan vi vælge eller justere vores ønskede konfiguration via displayet og menuknapperne. B6AC V2 kan oplade LiPo / LiFe / LiIon batterier med 1-6 celler, NiMH / NiCd batterier med 1-15 celler og blybatterier med 2-20V. Det er opladet med 0.1-6.0A, afladet med 0.1-2.0A.

Før vi vælger vores passende batteritype, kan vi foretage forskellige indstillinger i systemindstillingerne. Blandt andet kan du indstille: en sikkerhedstimer, en kapacitetsafbrydelse, en tempeafbrydelse, temperaturenheden, hviletiden, NiMH / NiCd-følsomheden, lydene og en lav afbrydelse for indgangseffekt. Du kan også få vist firmware- og hardwareversionen samt serienummeret.

Ud over opladningsfunktionen er der også en opladningsstatusindikator, som kan bruges til at vise volt for de enkelte celler, batteriets modstand kan måles og individuelle opladningsprofiler kan oprettes.

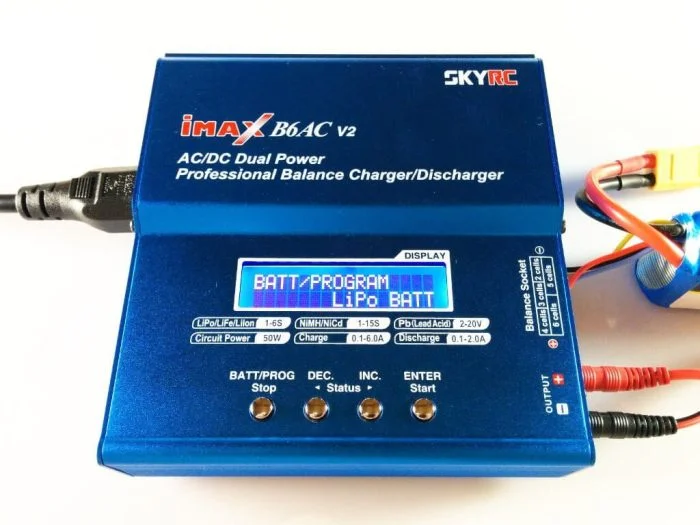

Når du har valgt den rigtige batteritype i startmenuen, kan du i mit tilfælde "LiPo" vælge mellem forskellige tilstande.

Balanceafgift

I denne tilstand justeres spændingen af ​​hver celle under opladningen.

Charge

Opladeren opkræver de enkelte celler til den specificerede spænding og holder dem så ved konstant spænding.

Hurtig opladning

I denne tilstand oplades cellerne kun for at indstille spænding. Den konstante spænding holdes ikke, og derfor oplades batteriet normalt kun af 80%.

Opbevaring

Batteriets celler oplades / udlades til den bedst mulige spænding til opbevaring.

Udledning

Udlad cellerne

For de andre typer batterier er der tilsvarende tilpassede tilstande. For NiMH- og NiCd-batterierne er disse Charge, Auto Charge, Discharge, Re-Peak og Cycle. For blybatterier er der tilstande Ladning og udladning.

De individuelle LiPo tilstande, jeg har prøvet med stangen Cheerson CX-20 LiPo. Balance mode fungerer som forventet og er præcis. Til uafhængig verifikation kan du bruge en LiPo-Checker eller måle med et multimeter på balancer-stikket. Lagringsfunktionen virker også nøjagtigt, og B6AC styrer også aflæsningen og genopladningen efter ønske.

Software

Hvis du vil betjene SkyRC IMAX B6AC V2 på din pc, leverer producenten den såkaldte "Charger Master" -software på det officielle websted. B6AC V2 kan derefter konfigureres efter behov via en grafisk brugergrænseflade. Konfigurationsindstillingerne er de samme som dem, der også kan vælges direkte via enheden. Firmwareopdateringer kan også uploades til B6AC V2 via softwaren.
